Dalam jaringan lokal, perangkat keras
yang dibutuhkan adalah sebagai berikut.
1. Network Interface Card (NIC)
NIC (kartu
antarmuka jaringan) adalah perangkat penghubung pada setiap komputer. Kartu jaringan
yang banyak digunakan adalah
a. Kartu ethernet
- Memiliki
port untuk koneksi kabel koaksial.
- Konektor
yang digunakan adalah BNC untuk kabel koaksial atau RJ-45 untuk kabel twisted
pair.
- Memiliki
konektor AUI yang dapat dikoneksikan dengan kabel koaksial, twisted pair, dan
serat optik.
b. Konektor localtalk
- Digunakan
untuk komputer.
-
Menggunakan
sebuah kotak adapter khusus dan kabel yang terpasang keport printer.
-
Memiliki
kekurangan dalam kecepatan transfer data.
-
Hanya dapat
beroperasi pada kecepatan 0,23 Mbps.
c. Kartu token ring
- Menggunakan
port dengan tipe konektor 9 pin.
- Kartu
jaringan ini hampir sama dengan kartu jaringan ethernet.
Kartu ethernet yang kini beredar
dibagi menjadi beberapa tipe, yaitu :
1. 10Base5, tipe kartu ethernet yang
menggunakan kabel koaksial dengan diameter 0,5 inci dan berwarna kuning.
Kecepatan transmisi data 10 Mbps
2. 10Base2, tipe kartu ethernet yang
menggunakan kabel koaksial dengan diameter 5mm. Kecepatan transmisi data 10
Mbps
3. 10BaseT, tipe kartu ethernet yang
menggunakan kabel twisted pair. Kecepatan transmisi data sebesar 100 Mbps.
4. 10BaseF, tipe kartu ethernet yang
menggunakan kabel serat optik. Kecepatan transmisi data sebesar 100 Mbps.
5. 100BaseT series, tipe kartu ethernet
yang menggunakan kabel twisted pair. Kecepatan transmisi data 20-200 Mbps.

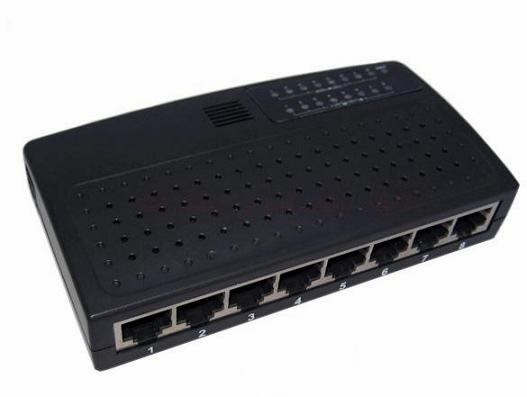

2. Hub/Konsentrator
- Hub berfungsi untuk menggabungkan
kabel atau menyatukan kabel-kabel network dari setiap komputer client, server
dan perangkat lainnya.
- Hub memiliki beberapa port atau slot
konektor dengan nomor urut.
-
Hub dibagi menjadi dua jenis yaitu
hub pasif dan hub aktif.
-
Topologi yang digunakan adalah
topologi star dan menggunakan kabel twisted pair yang dihubungkan pada hub.
-
Hub yang beredar dipasaran mulai
dari hub port 8, 12, 24, dan 32 dengan konektor RJ-45.
3. Kabel
- Kabel berfungsi untuk menghubungkan
satu komputer dengan komputer lainnya.
- Kabel terdiri dari dua jenis yaitu
1. Twisted pair terdiri dari UTP dan
STP.

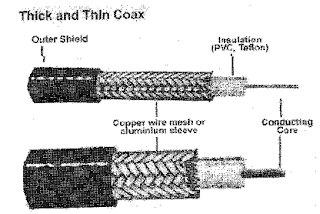

2. Kabel koaksial terdiri dari thick
coaxial dan thin coaxial.
4. Konektor
- Kabel twisted pair menggunakan
RJ-45.
- Kabel koaksial menggunakan konektor
BNC.
2. Router
- Router berfungsi untuk menghubungkan
jaringan LAN dengan internet dalam merutekan transmisi antara keduanya.
- Kelebihan router adalah kemampuan
mencari jalur yang terbaik dalam mentransmisikan pesan atau data dari alamat
asal kealamat tujuan.
- Router dapat mengetahui keseluruhan
jaringan dengan mencari sisi yang paling sibuk dan mampu menarik data dari sisi
yang sibuk tersebut sampai sisi bersih (tidak sibuk lagi).
Perbedaan antara Modem dengan Router
Ø Modem
1. Mengubah sinyal analog menjadi
sinyal digital dan sebaliknya.
2. Mengakses internet secara langsung.
3. Mengakses IP Address dan BNS server
dari ISP.
Ø Router
1. Tidak mengubah sinyal tetapi
menghubungkan jaringan LAN dengan modem internet dalam mentransmisikan data.
2. Alat tambahan yang membentuk proses
akses internet.
3. Mengakses IP Address dari modem.
